锯末烘干机系统总体设计思路

      锯末烘干机工艺构建方面，拟采用实验分析法、定量分析法、文献研究法对烘干工艺进行综合分析与构建，获得现代自动烘干精控工艺。由PC机、PLC、温度传感器、工业触摸屏，温度传感器，含水率传感器、云端服务器、数据通讯终端模块、烘干机等设备组成。

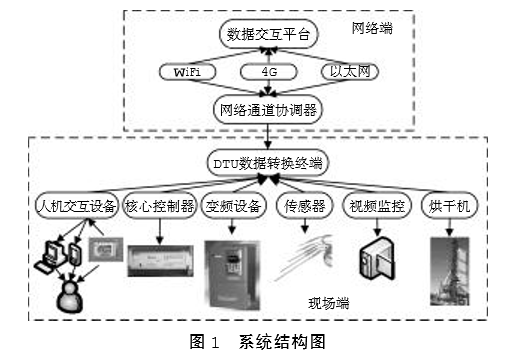

      锯末烘干机设备总体结构示意如图1所示。整个设计由上位机与下位机两部分组成。上位机由PC机和触摸屏组成，采用组态软件实现数据传输和数据处理、远程控制。可设定锯末烘干机和修改锯末烘干机温度及含水率的标准值及报警值，查询历史记录以及分析各时间段的温度的数据，检查各监测点的温度状况，实现数据的自动记录曰利用手机、电脑实现温度，含水率参数的监测、设定数据值，如果釆集到的数据超出预设的范围，系统会自动报警。

      PLC是下位机的主控制器，上位机将命令传输到下位机PLC中，PLC控制各个元件进行相应动作。根据用户需求设置了手动、自动、定时工作的多种控制功能，使系统运行的更加可靠。
