锯末烘干机导料板形状分析

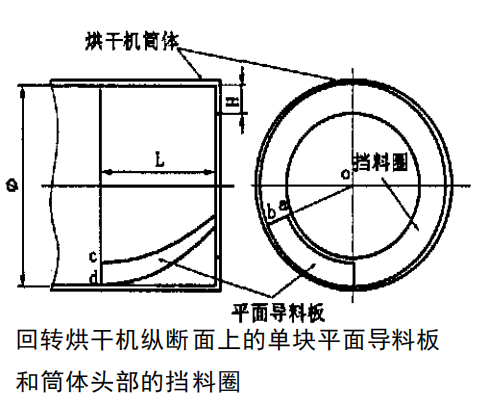

    锯末烘干机进料端有一个挡料圈, 与筒体内壁构成两个同心圆。为使被干燥的湿物料如锯末，尽快进入干燥阶段, 而不在进料段堆积, 厂家将给定长度的导料板布置在烘干机的进料端, 并与筒体轴线呈一定的夹角, 见图。

    设想导料板是平面, 则由工程图学理论可知:平面导料板与筒体内壁的截交线一定是个椭圆(以下简称为大椭圆) , 其短半轴就是烘 干机筒体的内径, 长半轴与烘干机筒体内径和导料角有关；导料板另一侧围成的圆柱形轮廓与这个平面的截交线同样也是个椭圆( 以下简称为小椭圆) ；两个椭圆的中心相同、并且都与烘干机筒体横断面的中心重合。由于导料板的外侧需要直接焊接在回转烘干机筒体内壁上, 所以要使平面导料板能够与烘干机筒体内壁密切贴合、便于安装, 平面导料板外侧上任意一点的曲率半径就必须与所对应 的筒体内壁处曲率半径相同。除此之外, 平面导料板前端还必须垂直于交点处大椭圆的切线, 否则不可能实现与烘干机挡料圈、烘干机内壁的密切贴合。“四心圆法”是工程上最常用的椭圆的近似画法, 分别用半径较大的两段长圆弧和半径较小的两段短圆弧来画出椭圆。很显然, 每一段圆弧上具有完全相同的曲率半径。

    按照以上分析, 若按烘干机的结构尺寸画出两个同心的椭圆, 再在这两个同心的椭圆上截取平面导料板, 并使其端部直线垂直于大椭圆上该处的切线, 则这种平面导料板完全可以替代原设计的曲面导料板。
